高性能机器视觉四通道 150W 光源控制器

一款专为高精度工业检测设计的高性能数字化机器视觉光源驱动器。

1. 产品核心特点

电气与兼容性

  • 宽电压输入：交流全范围 110V/220V 自适应，兼容 50/60Hz。
  • 高抗扰设计：电磁辐射小，工业级抗干扰能力强。

控制与调光

  • 精密调光：独立四通道，锁相 PWM 调节（0~255级）。
  • 消除频闪：有效消除常规 PWM 对相机成像的频闪干扰。
  • 智能防误触：具备自动键盘锁功能。

通信与触发

  • 高速通信：RS485 通信，波特率达 115.2KBps，完美兼容 ModBus 协议。
  • 双触发模式：支持硬触发（响应 < 1µs）与软触发（响应 < 1ms）。
  • 一键恢复：支持便捷恢复出厂设置模式。

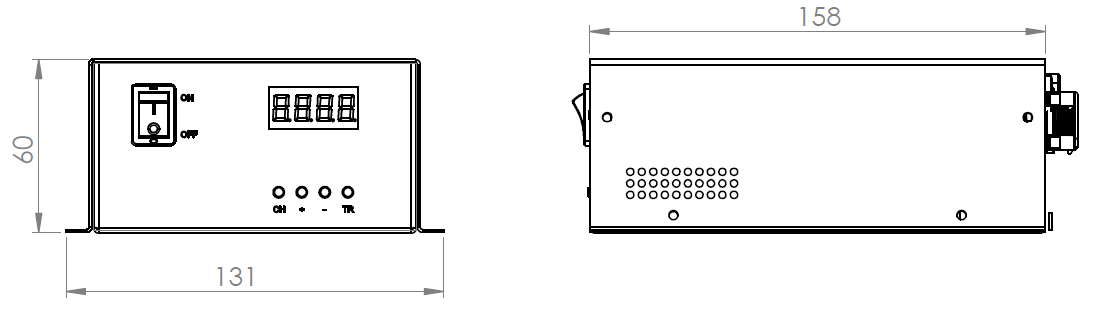

2. 前面板说明

【 前面板结构图位置 】
部件 / 按键 功能说明
IO 开关 设备总电源控制开关。
数码管显示 参数状态显示。例如 1.255 表示：第一位 1 代表 CH1 通道，后三位 255 代表当前亮度等级。
CH 按键 通道选择键，可在 CH1、CH2、CH3、CH4 之间循环切换。
+/- 按键 亮度参数调节键，支持 0~255 共 256 级精细微调。
TR 按键 TRIG 触发配置，用于选择正相位或负相位触发逻辑。
🔒 智能键盘锁机制：
若设备在 15 秒左右无任何操作，将自动进入键盘锁定状态。此时数码管会交替显示当前参数与 -LO-（Lock 缩写）提示。

3. 后面板说明

【 后面板结构图位置 】
接口标识 功能定义
TR1 ~ TR4 独立的高速硬触发输入接口（响应时间 < 1µs）。
A / B / GND RS485 通信总线接口。其中 A、B 为通信信号线，GND 为系统参考地。
